現(xiàn)代的聚酰胺彈力絲生產(chǎn)多采用假捻變形法。由于聚酰胺纖維的模量較低，織物不夠挺括，因此產(chǎn)品一般以高彈絲為主。與低彈絲不同，高彈絲不同，高彈絲的生產(chǎn)僅使用一個加熱器，這是與低彈絲生產(chǎn)工藝的區(qū)別。
聚酰胺高彈絲的生產(chǎn)多采用摩擦式拉伸變形工藝，而聚酰胺膨體長絲（BCF）則以sdty法即紡絲、拉伸和噴氣變形加工一步法為主。

1、假捻法高彈絲生產(chǎn)工藝流程

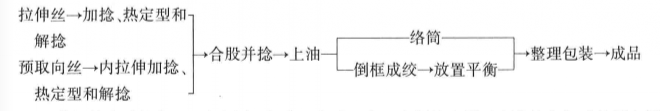

用摩擦式拉伸變形法生產(chǎn)聚酰胺高彈絲，其工藝流程如下：



現(xiàn)代假捻變形的合股工序在同一機臺上完成。在一個部件上同時安裝捻向相反的兩個假捻器，可同時得到兩束捻向相反的變形絲，經(jīng)過輸出輥合股后卷繞于筒管上。這既減少了工序，又提高了生產(chǎn)率，可得到良好的合股變形絲。

2、聚酰胺高彈絲內(nèi)拉伸變形工藝

聚酰胺高彈絲的生產(chǎn)可采用拉伸變形聯(lián)合機，即DTY機。拉伸變形工藝參數(shù)的選擇首先應考慮假捻張力比。一般加捻和解捻張力盡可能接近一致，或其比值稍高于1.假捻張力主要受拉伸比和D/Y值兩個因素影響。
為了提高變形絲質(zhì)量，增加變形絲的穩(wěn)定性和防止氣圈的形成。對于高速拉伸假捻變形，多采用空氣冷卻水冷卻板進行強制冷卻。聚酰胺66冷卻距離對絲溫有較大的影響。從冷卻板冷卻和空氣冷卻絲的溫度差可以看出，約0.75m的冷卻距離佳。

【廣州市南沙明旺合成纖維廠】，因為【廣州明旺】的尼龍刷絲、PBT刷絲、PP刷絲產(chǎn)品通過權(quán)威的產(chǎn)品檢測，符合國際環(huán)保要求，全新尼龍材料加工生產(chǎn)，產(chǎn)品可通過歐盟171項SVHC有害物質(zhì)檢測，全自動高精度一體化生產(chǎn)設備，溫控精度±0.5℃。
