尼龍絲成形工藝方法主要有兩大類：熔體紡絲法和溶液紡絲法。在溶液紡絲中，根據(jù)凝固方式不同又可分為濕法紡絲和干法紡絲。化學(xué)纖維生產(chǎn)絕大部分采用上述三種紡絲方法。此外，還有一些特殊的紡絲的方法，如乳液紡絲、懸浮紡絲、干濕法紡絲、凍膠紡絲、液晶紡絲、相分離紡絲和反應(yīng)紡絲法等，用這些方法生產(chǎn)的纖維量很少。

1、熔體紡絲

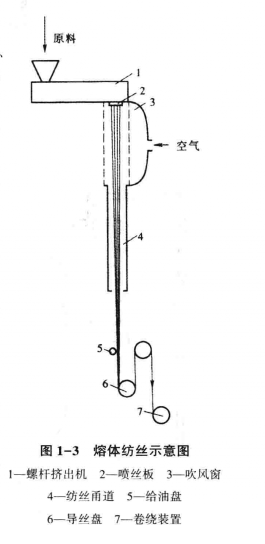

尼龍絲成形工藝之熔體紡絲工藝是切片在螺桿擠出機中熔融后或由連續(xù)聚合制成的熔體，送至紡絲箱中的各個紡絲部位，再經(jīng)紡絲泵定量壓送至紡絲組件，過濾后從噴絲板的毛韁孔中壓出而成為細(xì)流，并在紡絲通道中冷卻成形的工藝過程。初生纖維被卷繞成一定形狀的卷裝（對于長絲）或均勻落入盛絲桶中（對于短纖維）。

由于熔體細(xì)流在空氣介質(zhì)中冷卻，傳熱和絲條固化速度快，而絲條運動所受阻力很小，所以尼龍絲成形工藝之熔體紡絲工藝的紡絲速度要比濕法紡絲高得多，目前熔體紡絲一般紡速為100~3500m/min或更高。為加速冷卻固化過程，一般在熔體細(xì)流離開噴絲板后與絲條垂直的方向進(jìn)行冷卻吹風(fēng)，吹風(fēng)形式有側(cè)吹和環(huán)吹等，吹風(fēng)窗的高度一般在1M左右。紡絲通道的長短視紡絲設(shè)備和廠房樓層的高度而定，一般為3~5m。

【廣州市南沙明旺合成纖維廠】的

尼龍刷絲

、

PBT刷絲

、PP刷絲產(chǎn)品通過權(quán)威的產(chǎn)品檢測，符合國際環(huán)保要求，100%全新尼龍材料加工生產(chǎn)，產(chǎn)品可通過歐盟171項SVHC有害物質(zhì)檢測，全自動高精度一體化生產(chǎn)設(shè)備，溫控精度±0.5℃，遠(yuǎn)超同行。
